本產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠中，具有IIA、IIB、IIC類T1～T6氣體或蒸氣環境；海拔高度不超過2000米；25℃時，相對濕度95％以下；工作環  境溫度-20℃～+40℃之間。可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、變壓器、軟啟動器、變頻器、微電腦觸摸屏以及普通電器元件，對用戶內裝電器元件基本不受限制。

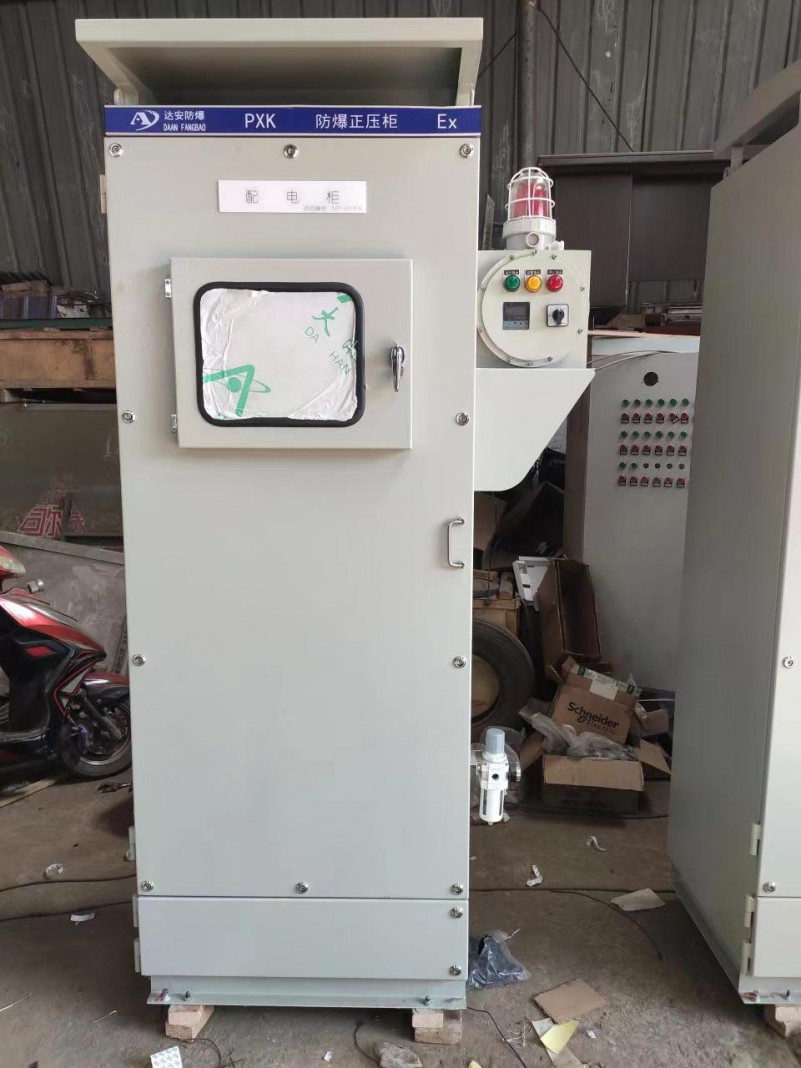

配電柜由柜體、控制系統、布氣系統、報警系統、配電系統組成；正壓腔內裝部分控制系統的防爆元件及用戶的配電系統元件。

本配電柜采用Q235鋼板或304、316、201不銹鋼焊接而成，對其各接合面都經過了特殊的密封處理。

本配電柜進氣方式為通風型，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。

本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造、檢驗。

二  產品的工作原理

正壓柜在自動控制系統的控制下，通入保護氣體，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，保證內裝普通儀表和電器元件的安全運行。

自動控制系統與布氣系統主要完成換氣、補氣、超高壓自動報警和排氣、欠壓報警、低壓聯鎖斷電等系列功能。（本配電柜具有低壓聯鎖功能，低于規定的氣壓值（50Pa）時，自動切斷正壓腔的用戶配電電源）

三  產品的安裝

一、 柜體安裝

1、 柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。

2、 本產品安裝方式為落地式和壁掛式，本柜設置了專用于固定的安裝孔，具體參數詳見技術附件或產品實物。

3、 布線方式為電纜或防爆軟管布線，用戶電纜結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。

4、 搬運時注意，本產品嚴禁大幅度傾斜，傾斜度不大于200。

5、 本產品在運輸、安裝定位時，嚴禁采用撬、錘等方式進行搬動。否則，可能影響產品的密封性能，導致本產品無法正常運行。

6、 本產品設置了進氣口和排氣口，供用戶接管。用戶須按“氣路管道布置圖”布置進氣管道，排氣口經過防火閥后在現場排放或引至安全區域排放，用戶須提供進氣氣源（保護氣體），氣源壓力一般控制在0.2-1.8MPa，進氣氣源為凈化空氣（如：儀表風）或氮氣，（注意：在密閉的操作室里，要謹慎使用氮氣作為保護氣體，若必須使用氮氣作保護氣體，請注意現場通風，以確保人身安全）。

7、 由于內裝工控電器、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器，以確保氣源為干燥清潔的空氣，否則會影響電器的使用壽命。

8、 進氣氣源嚴禁通入混合氣體！！

二、 用戶元件的安裝

1、 由于內裝配電系統元件由用戶自行調整，因此，用戶如需開蓋調試必須在安全區內進行設定、調試。

2、 不得撤拆面板上的電器元件，以免影響柜體的氣密性能。

三、 電氣安裝

1、 本產品必須由專業電工，進行操作。

2、 用戶按我公司提供的電器系統圖、接線圖、端子圖等技術文件，結合產品實際情況逐一對應進行接線。

3、 接線時，請注意各進出電纜的密封性（備用進出線口必須選用防爆膠泥封堵），并視各電纜的松緊程度，用防爆膠泥作適當的密封處理。

4、 用戶的接線、調試完后，將正壓腔門關閉時，一定要保證其密封性能。

5、 本柜體必須按要求將接地線接到專用接地螺絲上。
